60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر
60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر
60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر
60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر
60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر
60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر

60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر

مقدمة

أسماء المنتجات:

60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر

معلومات تفصيلية:

الحد الأدنى للطلب

10كيلومتر

التعبئة:

طبل خشبي

وقت التسليم:

5-25 يوم

الطول:

قابلة للتخصيص

العلامة التجارية :

OEM

رقم الطراز:

ADSS-60B1.3-200 متر-مزدوج

مكان المنشأ:

الصين

الشهادة:

ISO9001، ROHS، CE، FCC









وصف:

ال60 تم تصميم كابل الألياف الضوئية الهوائي ADSS ذو الغلاف المزدوج G652D أحادي الوضع للتركيبات الهوائية طويلة المدى، مما يوفر أداءً موثوقًا وعاليًاحلوللشبكات الاتصالات. بفضل هيكله ذي الغلاف المزدوج، يوفر هذا الكابل حماية معززة ضد العوامل البيئية، مما يضمن المتانة في التطبيقات الخارجية. تم تحسين ألياف G652D الخاصة به لنقل البيانات أحادية الوضع لمسافات طويلة، مما يجعله مناسبًا للشبكات عالية السعة.

في عمليات نشر FTTX، مثل FTTC (الألياف الضوئية إلى الرصيف)، يعد هذا الكابل ADSS المكون من 60 نواة مثاليًا لتوصيل العديد من المباني أو الأحياء لمسافات طويلة. يقلل تركيبه الجوي من الحاجة إلى الحفر تحت الأرض، مما يبسط عملية النشر، ويقلل التكاليف، ويحسن كفاءة التركيب لمحترفي الاتصالات.









صورة

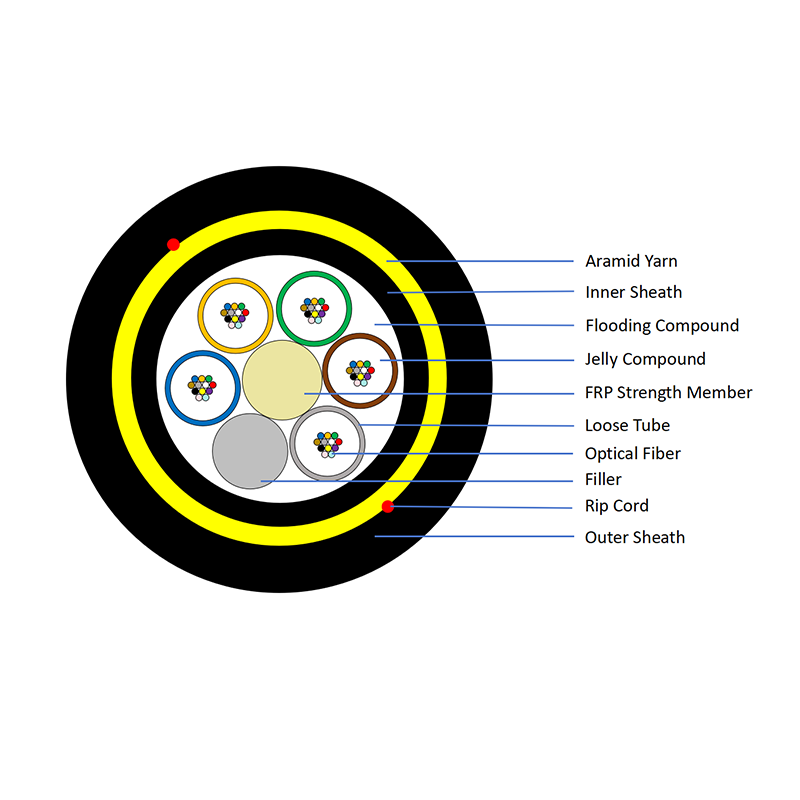

60 Core Single Mode G652D Double Sheath ADSS Aerial Optic Fiber Span 200M.png

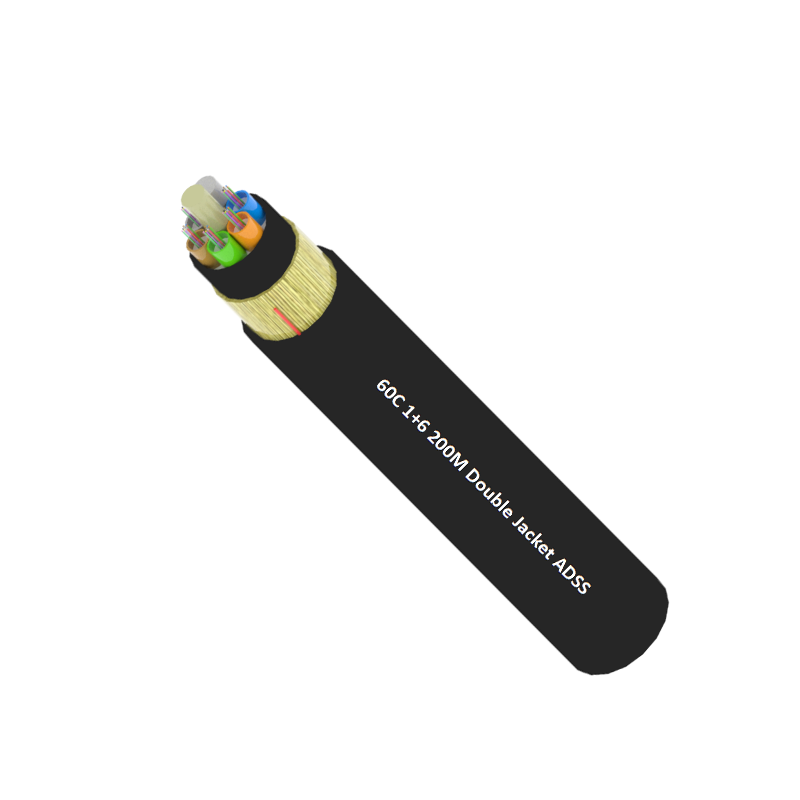

60 Core Single Mode Double Sheath ADSS Aerial Optic Fiber Span 200M.png

60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر









معلمة الكابل:

الميزة:

عدد الألياف:

60 نواة

ذHسعة بيانات عالية
ذالوضع الفردي G652D

ذدوبونت كيفلر
ذأتصميم ذاتي الدعم جوي
ذأقصى مسافة للتركيب 200 متر

نوع الألياف:

G652D,G655D

علامة الألياف:

YOFC,HTGD

تطبيق:

هوائيكابل الألياف الضوئية

المدى:

200م

رتس:

9.0KN

تطبيق:

MAT:

3.6 كيلو نيوتن

ذشبكات الألياف طويلة المدى
ذالاتصال بشبكة النطاق العريض في المناطق الريفية
ذتركيبات هوائيات الاتصالات
ذتركيبات هوائيات الاتصالات

ماكس مقاومة الرياح:

30سرعة الرياح متر/ثانية

الحد الأقصى لمقاومة الجليد:

حمولة ثلج 5 مم

قطر الكابل:

12.3مم

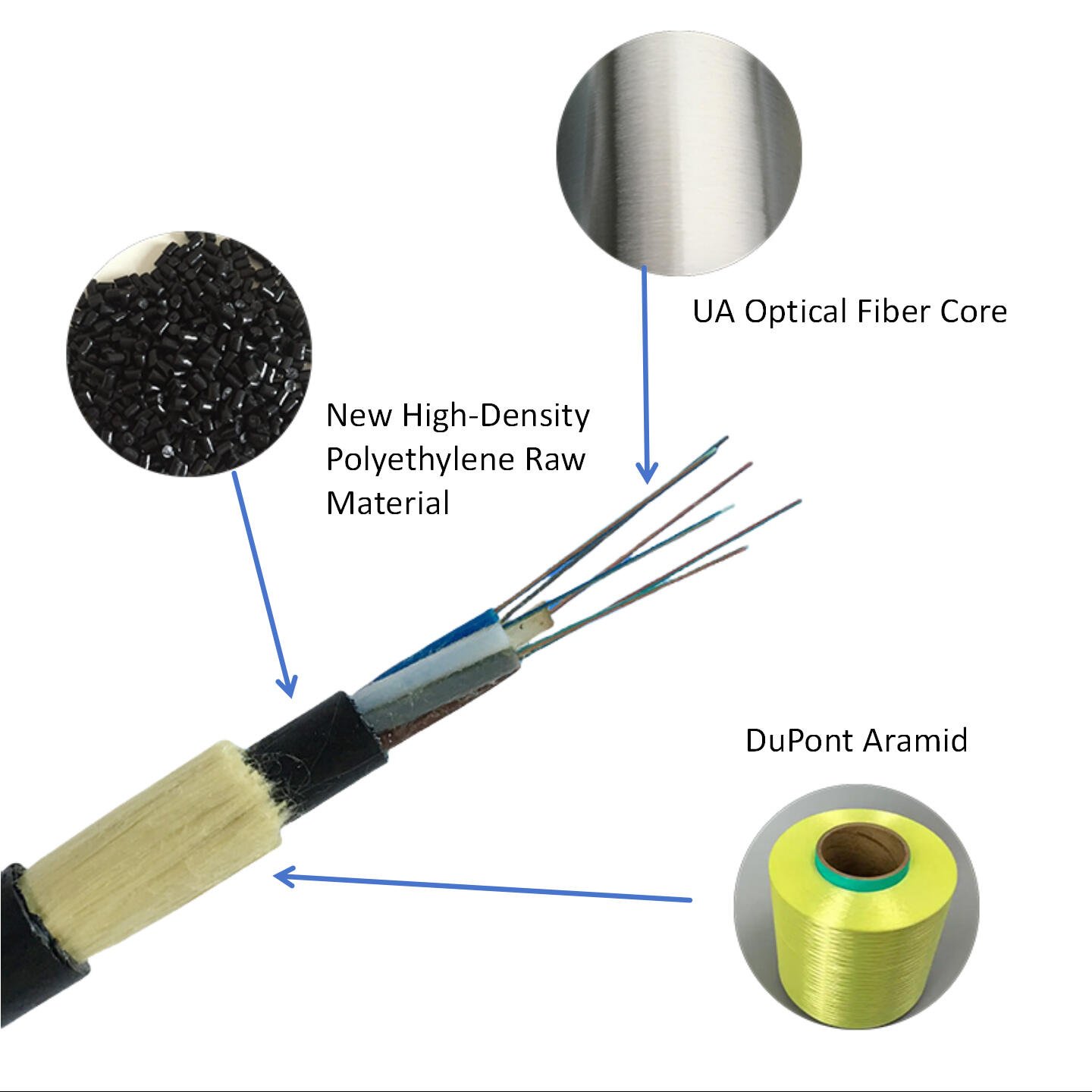

صورة العينة

60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر

60 Core Single Mode G652D Double Sheath ADSS Aerial Optic Fiber.jpg









المعلمات التقنية:

الاسم

60 نواة أحادية الوضع G652D غلاف مزدوج ADSS ألياف ضوئية جوية بمدى 200 متر

عدد ألياف الكابل

/

60

الهيكل

/

1+6

نمط الألياف

/

G.652D

عضو القوة المركزي

ممادة

مم

FRP

القطر (المتوسط)

2.1

أنبوب فضفاض

المادة

مم

PBT

القطر (المتوسط)

2.1

السماكة (المتوسط)

0.35

أقصى عدد ألياف/أنبوب فضفاض

12

لون الأنابيب

تحديد اللون الكامل

مقاومة الماء

المادة

/

مركب الفيضانات وشريط منع المياه

إضافيالقوة عضو

المادة

/

دو بونت خيوط أراميد

ريبكورد

المادة

/

نايلون

اللون

أحمر

الغلاف الداخلي

المادة

مم

HDPE

السماكة

0.9

الغلاف الخارجي

ممادة

مم

HDPE

السماكة

1.8

قطر الكابل (المتوسط)

مم

12.3

وزن الكابل (تقريبي)

كجم/كم

125

معامل التوهين (الأقصى)

1310nm

dB/Km

0.35

1550nm

0.22

قوة الشد المقدرة (RTS)

كيلو نيوتن

9.0

أقصى توتر مسموح (MAT)

كيلو نيوتن

3.6

مقاومة الضغط

طويل الأمد

N/100مم

1100

قصير الأمد

2200

الحد الأدنى من نصف قطر الانحناء

بدون توتر

مم

10.0×كابل-φ

تحت الحد الأقصى

توتر

20.0×كابل-φ

درجة الحرارة

التركيب

-20~+60

النقل والتخزين

-40~+70

التشغيل

-40~+70

نطاق التطبيق

سرعة الرياح أدناه30م/ث، تجمد 5مم,يبلغ طوله 200 متر

علامات الكابل

الطباعة وفقًا لمتطلبات العميل



خصائص الألياف الضوئية أحادية النمط (ITU-T Rec. G.652D)

العنصر

المواصفات

نوع الألياف

وضع فردي

مادة الألياف

السيليكا المخدرة

معامل التوهين
@ 1310 نانومتر
@ 1383 نانومتر
@ 1550 نانومتر
@ 1625 نانومتر


≤0.35 ديسيبل/كم
≤0.32 ديسيبل/كم
≤0.22 ديسيبل/كم
≤0.30 ديسيبل/كم

نقطة الانقطاع

£0.05 ديسيبل

طول موجة قطع الكابل

£1260 نانومتر

طول الموجة بدون تشتت

1300 ~ 1324 نانومتر

منحدر التشتت الصفري

£0.092 بيكو ثانية/(نانومتر2.كم)

التشتت اللوني
@ 1288 ~ 1339 نانومتر
@ 1271 ~ 1360 نانومتر
@ 1550 نانومتر
@ 1625 نانومتر


≤3.5 ps/(نانومتر.كم)
≤5.3 ps/(نانومتر.كم)
≤18 ps/(nm.km)
≤22 ps/(nm.km)

بي ام ديق(متوسط الرباعي*)

£0.2 حصان/كم1/2

قطر مجال الوضع عند 1310 نانومتر

9.2±0.4 ميكرومتر

خطأ في تركيز النواة/المغلف

£0.5 ميكرون

قطر الغلاف

125.0±0.7 ميكرون

عدم دائرية الغلاف

£1.0%

قطر الطلاء الأساسي

245±10 ميكرون

اختبار مستوى الإثبات

100 كيلوباسكال (=0.69 جيجاباسكال)، 1%

الاعتماد على درجة الحرارة
0 درجة مئوية ~ +70 درجة مئوية عند 1310 و1550 نانومتر

£0.1 ديسيبل/كيلومتر







اختبار الأداء الميكانيكي والبيئي الرئيسي

العنصر

تالطريقة الأنسب

شرط القبول

قوة الشد
اي اي سي 794-1-2-E1

- الحمل: توتر قصير المدى
- طول الكابل: حوالي 50 متر

- سلالة الألياف 0.35%
- تغيير الخسارة 0.1 ديسيبل عند 1550 نانومتر
- لا يوجد كسر للألياف ولا ضرر للغمد.

اختبار السحق
اي اي سي 60794-1-2-E3

- الحمل: سحق قصير المدى
- وقت التحميل: 1 دقيقة

- تغيير الخسارة 0.05 ديسيبل عند 1550 نانومتر
- لا يوجد كسر للألياف ولا ضرر للغمد.

اختبار التأثير
اي اي سي 60794-1-2-E4

- نقاط التأثير: 3
- عدد مرات النقطة الواحدة: 1
- طاقة التأثير: 5J

- تغيير الخسارة 0.1 ديسيبل عند 1550 نانومتر
- لا يوجد كسر للألياف ولا ضرر للغمد.

اختبار دورة درجة الحرارة
ي د/T901-2001-4.4.4.1

- درجة الحرارة:
+20 درجة مئوية → -40 درجة مئوية → +70 درجة مئوية → +20 درجة مئوية
- الوقت لكل خطوة: 12 ساعة
- عدد الدورات : 2

- تغيير الخسارة 0.05 ديسيبل/كم عند 1550 نانومتر
- لا يوجد كسر للألياف ولا ضرر للغمد.

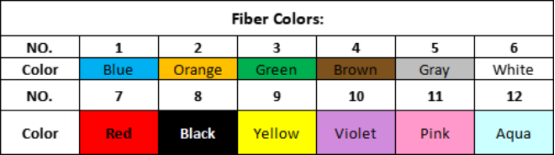

ألوان الألياف:

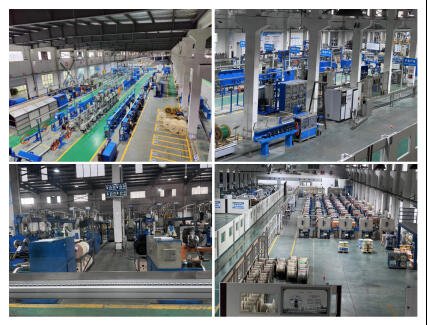

ورشة الإنتاج

image - 2024-12-02T163603.541.jpg

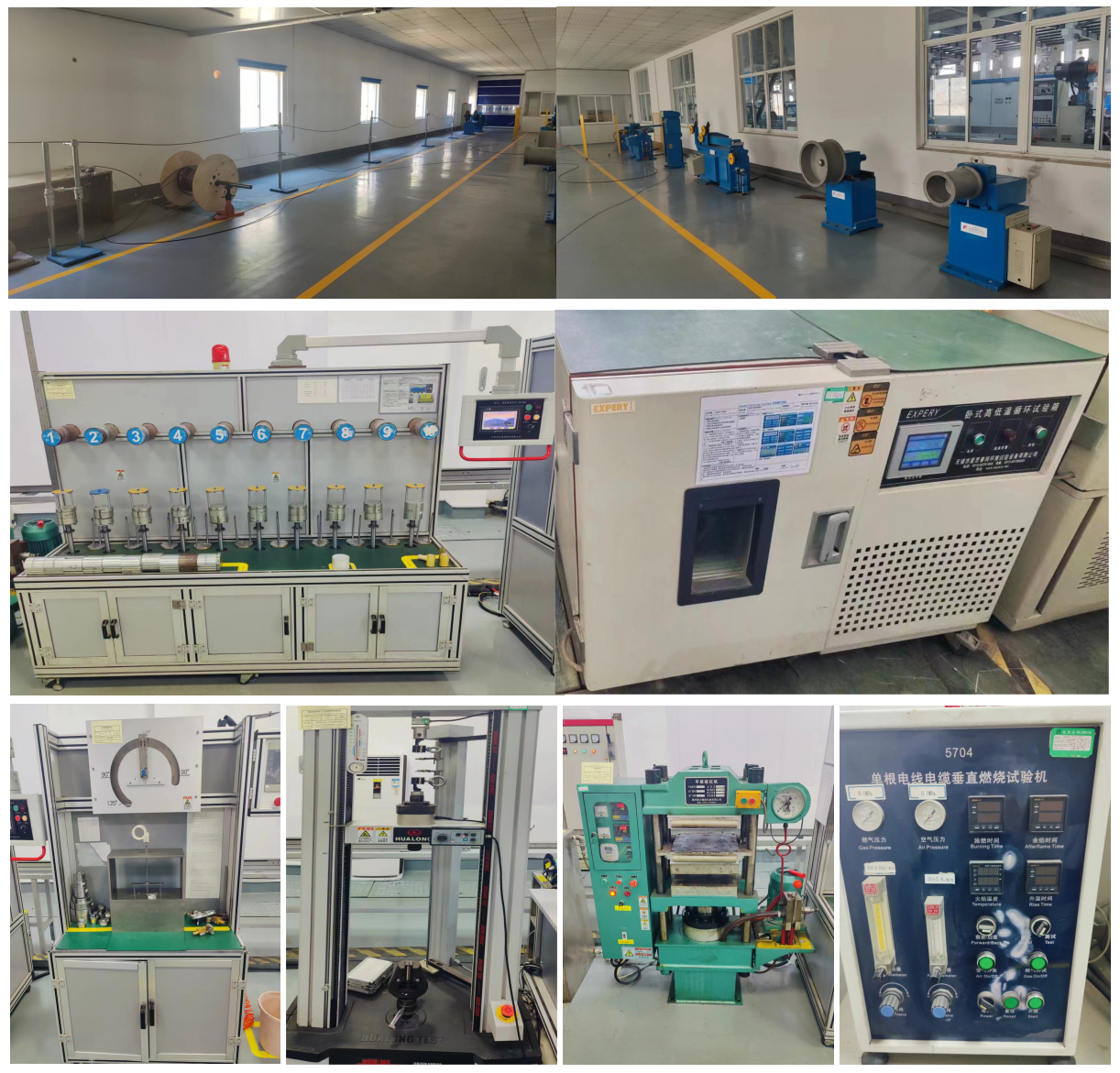

التحقق من الجودة

image - 2024-12-02T163442.652.jpg

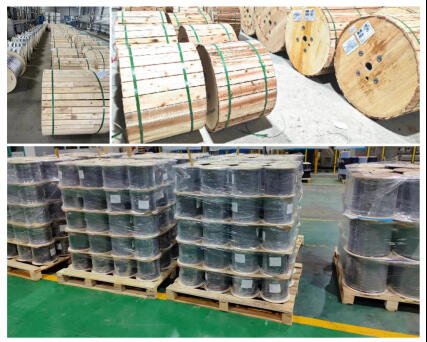

التعبئة:

 image - 2024-12-02T163520.353.jpg

الأسئلة الشائعة:

س1: هل تقومون بتصنيع كابلات الألياف الضوئية؟
نحن مصنع مباشر لكابلات الألياف الضوئية.

س2: ما هو الحد الأدنى لكمية الشراء الخاصة بك؟
الحد الأدنى للطلب لدينا هو 10 كيلومترات، على الرغم من المرونة بناءً على احتياجاتك.

س3: هل يمكنني الحصول على عينة؟
يمكن تقديم عينات، ولكن سيتعين على العميل تغطية رسوم الشحن.

س4: ما هو وقت التسليم المقدر؟
يستغرق التسليم لـ 200 كم عادةً من 5 إلى 15 يومًا، اعتمادًا على الكمية المطلوبة.

س5: ما هي الجودة؟
يتم اختبار كل الألياف البصرية بعد الإنتاج، وتتوفر تقارير الجودة لك.

س6: هل أنت قادر على تقديم خدمات OEM؟
نحن نقدم خدمات OEM ويمكننا إضافة شعارك إلىالمنتجاتكما هو مطلوب.
