Cable ADSS

Nomes de produtos:

24 núcleos de modo único de 150 m de lonxitude de cables de fibra óptica non metálica

Información detallada:

MOQ：

10km

Embalaxe:

Tambor de madeira

Tempo de entrega:

5-25 días

Lonxitude:

Personalizable

Marca :

OEM

Número de modelo:

ADSS-24B1.3-150m-Single

Lugar de orixe:

China

Certificación:

ISO 9001, ROHS, CE, FCC

Descrición:

Deseñado para aplicacións medias con tramos de ata 150 m, este cable de fibra óptica non metálica de vaina única de 150 m de 24 núcleos de modo único ofrece un rendemento robusto e seguridade en ambientes electromagnéticos. A súa fibra óptica monomodo de 24 núcleos proporciona transmisión de alta velocidade e baixas perdas para comunicacións de longa distancia. A construción non metálica garante a inmunidade ás interferencias, polo que é ideal para áreas próximas ás liñas eléctricas. O deseño dunha soa funda proporciona unha excelente protección ambiental ao tempo que simplifica a instalación. Este cable de fibra óptica non metálica de 24 núcleos de modo único e 150 m de vaíña única é particularmente eficaz para implantacións FTTH, que admite a conectividade de última milla en áreas residenciais e comerciais. O seu fácil funcionamento e os requisitos mínimos de mantemento axudan aos operadores a reducir os custos operativos ao tempo que garanten un rendemento fiable da rede.

imaxe

24 núcleos de modo único de 150 m de lonxitude de cables de fibra óptica non metálica

Parámetro de cable:

Característica:

Contaxe de fibra:

24 núcleos

þO deseño non metálico evita interferencias.

þRendemento de fibra monomodo de alta velocidade.
þConstrucción lixeira de cable dunha soa vaina.
þDeseño flexible para instalacións rápidas.
þResistencia UV e humidade incluída.

Tipo de fibra:

G652D,G655D

Marca de fibra:

YOFC,HTGD

Aplicación:

AéreoCable de Fibra Óptica

Tramo:

150 m

RTS:

≥8,7 KN

Aplicación:

MAT:

≥3,3 KN

þInstalacións de servizos residenciais FTTH.
þAmpliación da rede de parques empresariais.
þSolucións de fibra de rede de centrais eléctricas.
þConfiguración de transmisión de datos da granxa solar.

þDensos despregamentos de redes urbanas.

Resistencia máxima ao vento:

30m/s velocidade do vento

MÁXIMA resistencia ao xeo:

5mm Carga de xeo

Diámetro do cable:

9,2 mm

Parámetros técnicos:

Nome

24 núcleos de modo único de 150 m de lonxitude de cables de fibra óptica non metálica

As propiedades da fibra óptica monomodo (UIT-T Rec. G.652D)

Artigo

Especificación

Tipo de fibra

Modo simple

Material de fibra

Sílice dopada

Coeficiente de atenuación
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤0,35 dB/km
≤0,32 dB/km
≤0,22 dB/km
≤0,30 dB/km

descontinuidade puntual

£0.05 dB

Longitude de onda de corte do cable

£1260 nm

Lonxitude de onda de dispersión cero

1300 ~ 1324 nm

Pendente de dispersión cero

£0.092 ps/(nm².km)

Dispersión cromática
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3,5 ps/(nm.km)
≤5,3 ps/(nm.km)
≤18 ps/(nm.km)
≤22 ps/(nm.km)

PMD_Q(Media de cuadratura*)

£0,2 ps/km^1/2

Diámetro de campo de modo @ 1310 nm

9,2 ± 0,4 um

Erro de concentricidade de núcleo/revestimento

£0.5 um

Diámetro do revestimento

125.0±0.7 um

Non circularidade do revestimento

£1,0 %

Diámetro do revestimento primario

245±10 um

Nivel de proba de proba

100 kpsi (=0,69 Gpa), 1 %

Dependencia da temperatura
0 ℃ ~ + 70 ℃ @ 1310 e 1550 nm

£0.1 dB/km

Proba principal de rendemento mecánico e ambiental

Artigo

Teste método

Condición de aceptación

Forza de tracción
IEC 794-1-2-E1

- Carga: Tensión a curto prazo
- Lonxitude do cable: uns 50 m

- Tensión de fibra 0,35%
- Cambio de perda 0,1 dB @1550 nm
- Sen rotura da fibra nin danos na vaíña.

Crush Test
IEC 60794-1-2-E3

- Carga: esmagamento a curto prazo
- Tempo de carga: 1 min

- Cambio de perda 0.05dB@1550nm
- Sen rotura da fibra nin danos na vaíña.

Proba de impacto
IEC 60794-1-2-E4

- Puntos de impacto: 3
- Tempos por punto: 1
- Enerxía de impacto: 5J

- Cambio de perda 0.1dB@1550nm
- Sen rotura da fibra nin danos na vaíña.

Proba de ciclo de temperatura
YD/T901-2001-4.4.4.1

- Paso de temperatura:
+20oC→-40oC→+70oC →+20oC
- Tempo por cada paso: 12 h
- Número de ciclos: 2

- Cambio de perda 0.05 dB/km@1550 nm
- Sen rotura da fibra nin danos na vaíña.

Cores da fibra:

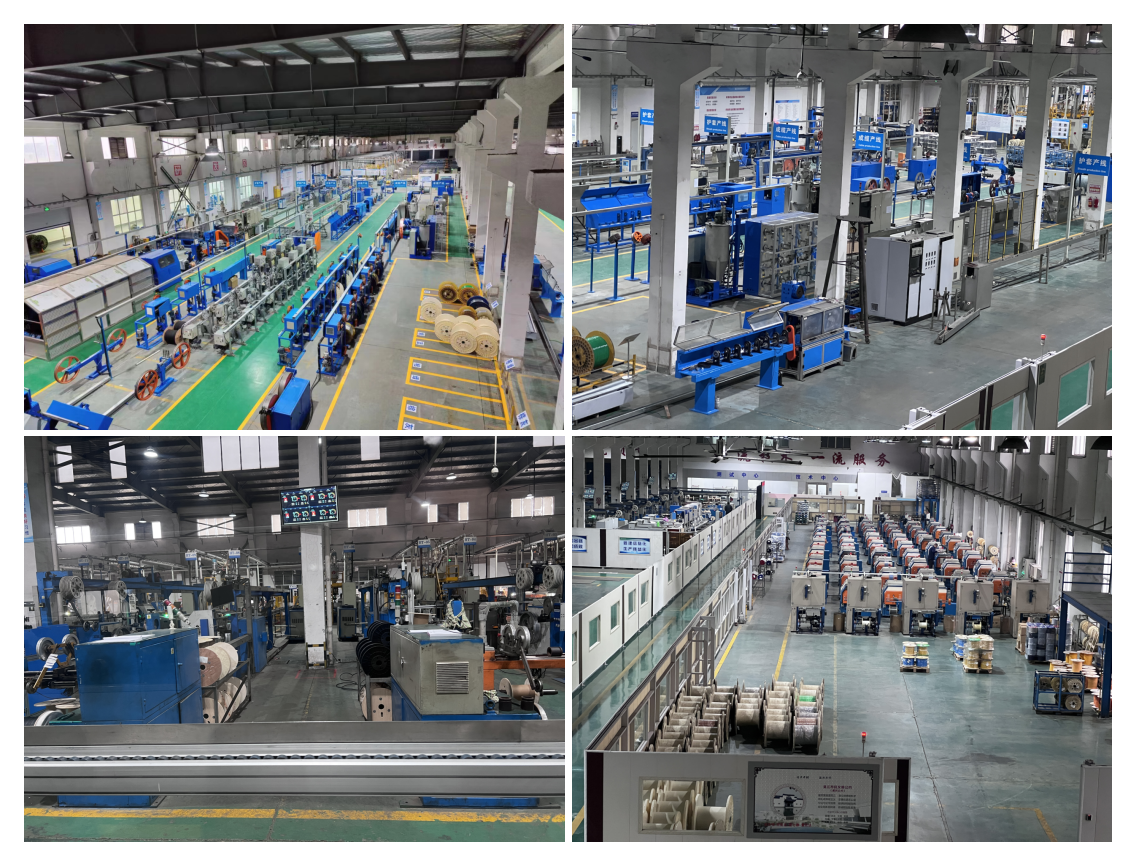

Taller de produción：

Fabricante de cables de fibra óptica

Verificación de calidade：

Personalización do cable óptico

Embalaxe:

Transporte estable

FAQ:

P1: ¿Fabricas cables de fibra óptica?
Somos un fabricante directo de cables de fibra óptica.

P2: Cal é a súa cantidade mínima de compra?
O noso pedido mínimo é de 10 km, aínda que flexible en función das túas necesidades.

P3: ¿Podo obter unha mostra?
As mostras pódense proporcionar, pero o cliente terá que cubrir os gastos de envío.

P4: Cal é o prazo de entrega estimado?
A entrega para 200 km xeralmente leva 5-15 días, dependendo da cantidade solicitada.

P5: como é a calidade?
Todas as fibras ópticas son probadas despois da produción e hai informes de calidade dispoñibles para ti.

P6: Podes ofrecer servizos de OEM?
Ofrecemos servizos de OEM e podemos engadir o seu logotipo aoProdutossegundo se solicitou.
